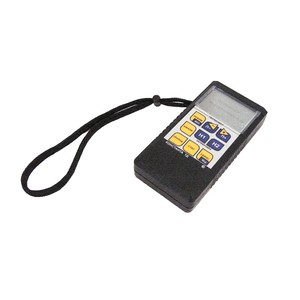

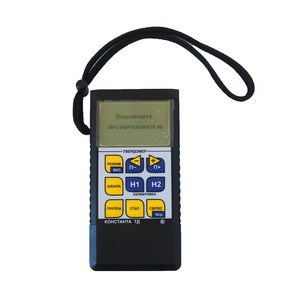

Динамический твердомер Константа ТД

Оформить заявку

Малогабаритный прибор с набором сменных преобразователей предназначен для измерения твердости и временного сопротивления  ?в (предел прочности) конструкционных, углеродистых и низколегированных сталей, чугунов, нержавеющих и высоколегированных сталей, цветных металлов.

Прибор реализует динамический метод оперативного контроля, характеризующийся широким диапазоном и малой погрешностью измерений наряду с простотой обслуживания в процессе измерения твердости. Работает со сменными преобразователями D, D+15, DC, G, C.

Общее описание Технические параметры Комплект поставки Документация

Отличительные особенности твердомера:

  • Возможность записи при поставке во встроенную память преобразователей  градуировочных характеристик для проведения измерений твердости следующих групп металлов:
  • сталь (нелегированная, низколегированная, литьевая),
  • инструментальная сталь,
  • нержавеющая сталь,
  • серый чугун,
  • высокопрочный чугун,
  • алюминиевые сплавы,
  • латунь (медно-цинковый сплав),
  • бронза (медно-алюминиевый сплав, сплав медного  олова),
  • сварной медный сплав.
  • Оперативность и высокая локальность при измерениях.
  • Большое число сменных преобразователей и оснасток для  контроля изделий разнообразного назначения (от крупногабаритных до малоразмерных сложнопрофильных).
  • Матричный индикатор и расширенная клавиатура, построенная по принципу «одна кнопка — одна функция», обеспечивают простоту работы с прибором.
  • Отстройка от влияния положения преобразователя относительно горизонта при измерениях.
  • Возможность оперативного просмотра статистики в процессе изменений с усреднением и по группам, записанным в память прибора.
  • Возможность проведения допускового контроля.
  • Подсветка индикатора.
  • Возможность записи во встроенной памяти преобразователей индивидуальных калибровок на конкретных образцах продукции.
  • Возможность записи результатов измерений в памяти прибора с последующей передачей в IBM PC по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «Constanta-Data-твердость».

Сервисные возможности:

  • вывод на индикатор при измерении среднего и единичного (последнего) результатов измерения;
  • возможность задания верхнего и нижнего браковочных допусков при проведении контроля;
  • вывод на индикатор статистики (среднее, минимальное и максимальное значения) при измерении с усреднением и по группам, записанным в память прибора;
  • возможность передачи результатов измерений в IBM PC по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «Constanta-Data-твердость»;
  • возможность дооснащения новыми преобразователями без необходимости передачи прибора изготовителю.

Параметры

Значения

Шкалы твердости:

HRC, HB, HV, HRA, HRB, HRN15, HRN30, HRN45, HRT15, HRT30, HRT45, HSD, σв, HL

Диапазон измерения твердости:

по Бринеллю, НВ

20 ... 650

по Роквеллу, НRСэ

20 ... 70

по Виккерсу, HV

20 ... 1000

по Шору, HSD

23 … 102

временного сопротивления σв (предел прочности), МПа

370 … 1740

Основная погрешность измерения*:

по Бринеллю, НВ

10

по Роквеллу, НRСэ

1,5

по Виккерсу, HV

12

по Шору, HSD

2

временного сопротивления σв (предел прочности), %, не более

5

Число замеров для вычисления среднего

до 99

Число запоминаемых индивидуальных калибровок

до 3 на каждую шкалу твердости

Число ячеек памяти результатов измерения

до 10000 (с возможностью разбивки на 99 групп)

Питание (аккумуляторы или батареи Alkaline), тип AAA

2 шт.

Время непрерывной работы от батарей типа Alkaline, ч

120

Диапазон рабочих температур

-20...+50°С

Габаритные размеры, мм

120×60×25

Масса прибора, г

150

* Данные характеристики погрешности обеспечиваются на мерах твердости 1-го разряда с количеством усреднений не менее 10.

Базовая комплектация:

  • прибор поставляется с преобразователями (число и модификация по выбору заказчика);
  • аккумуляторы ААА — 4 шт.;
  • зарядное устройство;
  • руководство по эксплуатации;
  • методика поверки;
  • диск  с  программой связи с IBM PC и обработки измерительной информации «Constanta-Data»;
  • кабель связи с компьютером по интерфейсу USB;
  • кейс.
