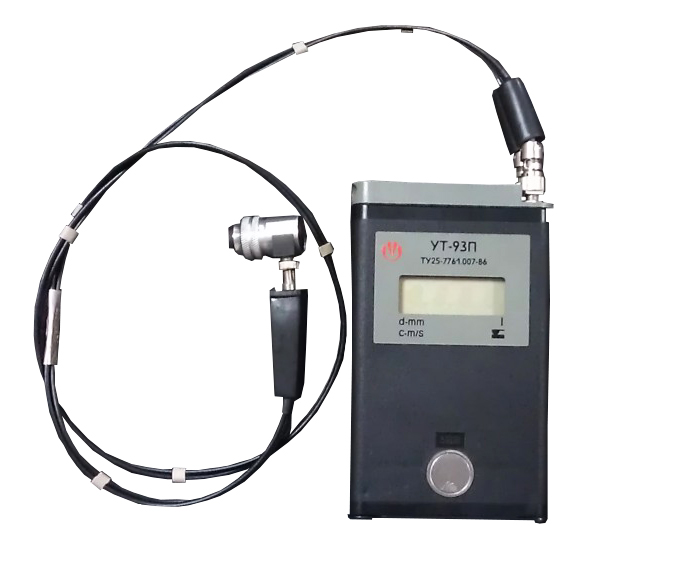

Ультразвуковой толщиномер УТ-93П
Ультразвуковой толщиномер УТ-93П предназначен для измерения толщины изделий из конструкционных металлических сплавов, при одностороннем доступе к ним. В толщиномере используется контактный способ обеспечения акустического контакта путем прижатия контактной поверхности преобразователя к поверхности контролируемого объекта без сканирования поверхности объекта. Толщиномер УТ-93П при известном значении толщины может использоваться также для измерения скорости распространения продольных УЗК в диапазоне 4400...6400 м/с в материале изделий, имеющих толщины от 20 до 300 мм.
Особенности:
- Расширенный (в сторону малых толщин) диапазон измерений.
- Низкая погрешность измерения.
- Повышенная устойчивость к воздействию окружающей среды.
- Уменьшенная зависимость погрешности измерения от дестабилизирующих факторов (температуры окружающей среды, температуры и состояния поверхности изделия, кривизны и непараллельности их поверхностей).
- Низкое энергопотребление.
- Увеличенное время непрерывной работы от автономного источника питания без замены батареи.
- Улучшенные параметры чувствительности толщиномера к выявлению локальных утонений.
- Низкая масса и малые габариты.
Источник: http://xrs.ru/
Параметры | Значения |
|---|---|
Значения диапазона измеряемой толщины алюминия и стали, мм | От 0,6 до 1000 мм |
Максимальная основная погрешность, мм | 0,10,1+0,001X ( где Х- это измеряемая величина) |
Показатель дискретности измерений | 0,1 мм |
Тип питания толщиномера Ут-93П
| Батарея типа «Корунд» (6F22), 9В, 300 часов непрерыв. работы |
Значения рабочих температур | От 10 до +50 градусов по Цельсию |
Размеры толщиномера | 83х140х36мм, вес 0,4 кг |
Базовая комплектация:
- Измерительно-электронный блок толщиномера Ут-93П
- Комплект преобразователей (формируется по желанию заказчика)
- Комплект соединительных кабелей (формируется по желанию заказчика)
- Инструкция по эксплуатации толщиномера Ут-93П
- Чехол защитный для блока толщиномера Ут-93П
