Ультразвуковой толщиномер турбинных лопаток УДТ-45

Оформить заявку

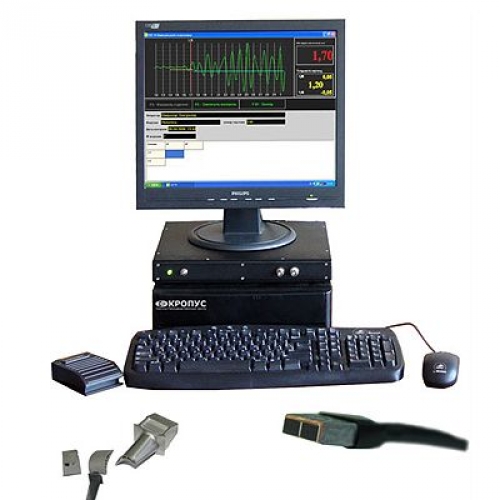

УДТ-45 – универсальный комплекс толщинометрии тонкостенных и сложнопрофильных изделий. Прибор позволяет производить высокоточный и достоверный контроль толщины в режиме радиосигнала.

Профессиональный толщиномер УДТ-45 используется в различных отраслях промышленности. Комплекс оборудован системой автоматического документооборота, что позволяет сразу выводить результаты измерений любым удобным способом. Прибор предназначен для обнаружения дефектов в готовых изделиях и сварных соединениях, для измерения глубины и координат их залегания, измерения толщины, измерения скорости распространения и затухания ультразвуковых колебаний (УЗК) в материале. Прибор позволяет реализовать любые современные методики контроля.

Общее описание Технические параметры Комплект поставки

Отличительные особенности:

  • развертка от 1 до 5 мкс;
  • широкополосный усилитель 0,5 – 15 МГц, фильтры на 1,25; 2,5; 5 и 10 МГц;
  • регулировка усиления 90 дБ;
  • импульс возбуждения прямоугольный 200В, с регулируемой длительностью;
  • отображение сигналов в реальном недетектированном виде;
  • две зоны контроля;
  • измерение толщины по переходу через «0»;
  • точность индикации толщины: 0,01;
  • специальные малогабаритные преобразователи с малой контактной поверхностью;
  • интерфейс USB;
  • питание от сети 220В.

Параметры

Значения

Развертка

мин.: 0-1 мкс

макс: 0-5 мкс

Диапазон скоростей

1000 - 9999 м/с

Задержка

от -0,5 мкс до 992 мкс

Демпфирование

25 ом / 50ом / 1000 ом

Входной импенданс

50 ом / 600 ом

Зондирующий импульс

прямоугольный, амплитудой 200В, с изменяемой длительность от 50 до 500 нс, с шагом 25 нс

Частота повторений ЗИ

40 Гц

Усилитель

широкополосный 0.5-15 МГц (-6 дБ) фильтры на 1.25,1.8, 2.5, 5 и 10 МГц

Согласование с ПЭП сторонних производителей

7 встроенных контуров с номиналами: 0,66; 1,0; 2,2; 3,3; 4,7; 6,8 и 15мкГн

Диапазон регулировки усиления

90 дБ

Детектирование

радиосигнал

Зоны контроля

две зоны контроля

Автоматическая Сигнализация Брака (АСБ)

цветовое выделение показаний толщины при выходе измеренного значения за заданный диапазон

Интерфейс

RS232

Дисплей

TFT монитор 17"

Диапазон рабочих температур

от +10 до 50°С

Размеры / Вес с элементами питания / без Э/П

600 мм х 500 мм х 600 мм / 15 кг / 8 кг



Базовая комплектация:

  • измерительный блок толщинометра;
  • блок питания 220В;
  • специализированный ПК с TFT монитором 17’’;
  • принтер;
  • педаль для управления сохранением результатов;
  • соединительные кабели;
  • программное обеспечение;
  • преобразователь П121-10-ММ – 2 штуки;
  • упаковка.

Дополнительные аксессуары:

  • УЗ-преобразователи;
  • образцы толщины.
