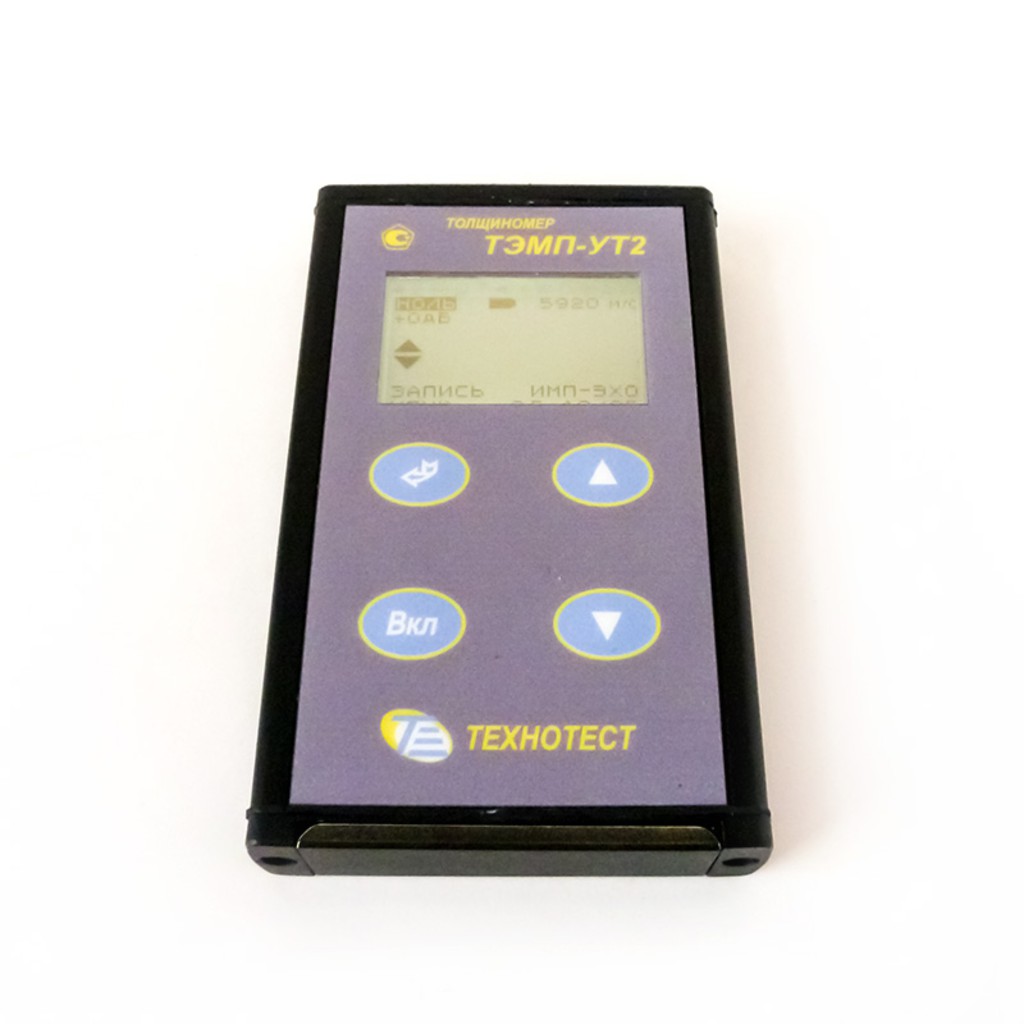

Ультразвуковой толщиномер ТЭМП-УТ2
Толщиномер ТЭМП-УТ2 — новый ультразвуковой толщиномер общего назначения ТЭМП-УТ2 предназначен для измерения толщины изделий, изготовленных из конструкционных металлических сплавов и неметаллических материалов при одностороннем доступе, и при значениях скорости распространения продольных УЗК в диапазоне от 1000 до 9999 м/с, а также скорости распространения ультразвуковых колебаний (УЗК) в изделиях известной толщины.
Способ измерения – контактный, путем прижима ультразвукового преобразователя к поверхности контролируемого объекта с использованием контактной жидкости (вода, глицерин, спирт, масло, консистентные смазочные материалы и т. д. ).
Объекты измерений – листы, стенки сосудов, котлов, труб, трубопроводов, изделия различного назначения, в том числе с окрашенными или корродированными поверхностями, в процессе их изготовления, эксплуатации или ремонта.
Отличительные особенности прибора:
- Встроенный образец толщины;
- Ручной выбор преобразователя из меню прибора;
- Запоминание следующих параметров: настроек для каждого преобразователя (коррекции установки «0», скорости ультразвука, параметров усилительного тракта) и последней юстировки на определенный материал;
- Запись в память и сохранение даже при отсутствии питания до 4000 результатов измерения с разбивкой на «страницы», их последующий просмотр и передача в ПК;
- Автоматическое отключение после завершения работы;
- Четкий, контрастный дисплей с большими цифрами;
- Прочный металлический корпус;
Световая индикация акустического контакта преобразователя.
| Параметр | Значение |
|---|---|
| Диапазоны измерений толщины, мм | 0,8…200 |
| Дискретность измерения, мм | 0,01/0,1 |
| Питание прибора | от аккумуляторной батареи «НИКА», элементов «КРОНА» или их аналогов с номинальным напряжением 8,4…9 В |
| Память результатов измерения | 4000 |
| Погрешность, не более, мм | 0,05 |
| Время одного измерения, не более, сек | 0,3 |
| Рабочий диапазон температур, °С | -20…+60 |
| Время непрерывной работы прибора не менее, час | 10 |
| Шероховатость контролируемой поверхности не более, Rz | 100 |
| Время до автоматического отключения, сек | 180 |
| Габаритные размеры, мм | 32х82х145 |
| Масса прибора в металлическом корпусе, кг | 0,5 |
| № п/п | Наименование и условное обозначение | Кол-во, шт. |
|---|---|---|
| 1 | Блок электронный ТЭМП-УT2 | 1 |
| 2 | Преобразователи ультразвуковые (по выбору заказчика): П112-10-6/2; П112-5-6/2; П112-5-10/2; П112-5-12/2; П112-2,5-12/2 | 2 |
| 3 | Кабель подключения преобразователя к ультразвуковому толщиномеру | 2 |
| 4 | Кабель RS 232 связи с компьютером | 1 |
| 5 | Программное обеспечение на диске | 1 |
| 6 | Элементы питания типа «Крона» (9 В) | 1 |
| 7 | Сумка-чехол | 1 |
| 8 | Паспорт (включая методику поверки) | 1 |
