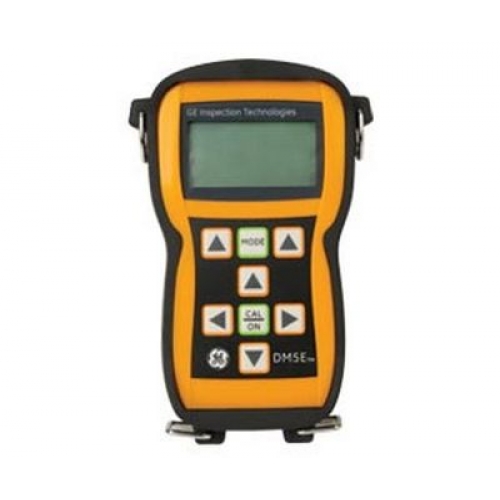

Ультразвуковой толщиномер DM 5

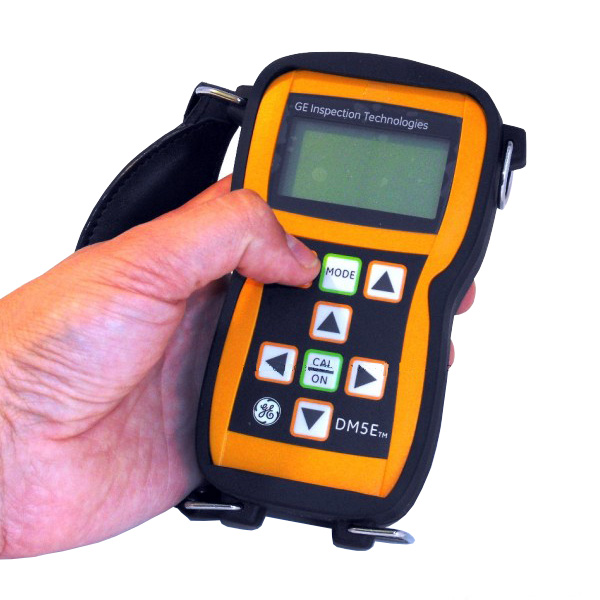

Толщиномер DM 5E - это простой и удобный в обращении ультразвуковой прибор с отличными рабочими характеристиками в малом легком корпусе. Благодаря компактному размеру и эргономичному дизайну с толщиномером DM5E можно работать одной рукой.
Новая серия ультразвуковых толщиномеров DM5E позволяет выполнять огромное число задач измерений, в особенности, измерения остаточной толщины стенки изделий, подверженных коррозии или эрозии.
Отличительные особенности толщиномера:
- Простота работы. Все толщиномеры серии DM5E имеют удобный интерфейс с клавиатурой.
- Высокочувствительные преобразователи. Для серии толщиномеров DM5E разработаны высокочувствительные преобразователи с целью оптимальной работы приборов даже в условиях высоких температур. Новый высокотемпературный преобразователь 5МГц работает в диапазоне температур от -10°C до +204°C.
- Измерение через покрытие. Обе модели толщиномеров DM5E и DM5E DL имеют режим измерения Dual Multy.
- Режимы измерений. Все модели серии DM5E имеют широкий выбор режимов: нормальный режим, Mini Scan, Maxi Scan, DIFF/RR%, B-Scan.
- Возможность обновления.
- Серия толщиномеров DM5E предлагает гибкие технические решения, которые легко обновляются в соответствии с меняющимися задачами измерения.
- Надежность измерений. Новая серия толщиномеров DM5E предлагает надежный и "умный" интерфейс, а также парольную защиту меню пользовательских настроек, что позволяет заблокировать важные значения настроек и функций. В результате Вы больше не получите ошибочных результатов, как следствие неверной калибровки или случайного изменения конфигурации.
Параметры | Значения |
|---|---|
Диапазон измерений | зависит от преобразователя и материала, 0.60 мм - 508 мм от зондирующего импульса до 1го донного эхо-сигнала; 2.00 мм - 127.0 мм в режиме Dual-Multi, при толщинах покрытия от 0,30 мм до 2,50 мм |
Разрешение измерений | 0.01 мм по умолчанию, выборочный 0.01, 0.1 мм |
Скорость звука | 0.508 - 18.699 мм/мс |
Разрешение скорости в материале | 1м/с |
Единицы измерения | дюймы, мм |
Калибровка | по одной точке, по двум точкам, на образце и в воздухе |
Генератор импульсов | импульс возбуждения: остроконечный, напряжение 120В с нагрузкой 50 Ом, при использовании осциллографа 20 МГц |
Приемник | ширина полосы прозвучивания 500кГц - 12МГц (-3дБ), автоматическая регулировка усиления |
Дисплей | ЖК-индикатор высокого разрешения, 64х128 пикс. 53.0 мм х 27.0 мм с подсветкой и настройкой контрастности |
Частота обновления | 4Гц или 8 Гц, выбираемая пользователем, 24Гц скорость в режиме сканирования |
Индикация значений толщины | NORMAL (нормальный режим) - 5 цифр, высота 10.6 мм, В-SCAN (В-развертка) - 5 цифр, высота 2.55 мм |
Индикация последнего результата | жирные или полые цифры означают, соответственно, наличие или отсутствие акустического контакта |
Заводские настройки | 9 стандартных настроек для преобразователей |
Настройки АСД | мин. и макс. значения диапазон 0.25мм - 508 мм жирные и полые цифры при запуске и нарушении порогов АСД |
Питание | 2 батареи типа АА |
Продолжительность работы от батарей | прим. 60 ч |
Типы отключения | по выбору: ALWAYS ON (всегда включен) или AUTO OFF (автовыкл.) после 5, 10, 15, 30 мин. бездействия |
Языки | английский, немецкий, французский, испанский, итальянский, русский, японский и китайский |
Устройства ввода/вывода | преобразователь: двойной Lemo 00, выход на ПК: Mini-USB |
Температуры | рабочая температура: - 10…+50 °С, температура хранения -20…+60 °С |
Память данных | 50,000 значений в сеточных файлах, до 50,000 рядов, до 223 колонок, доп. ПО UltraMATE или UltraMATE Lite |
Масса | 223 грамм с батареями |
Габариты | 138х32х75 мм |
Базовая комплектация:
- Электронный блок толщиномера DM5E
- ПО для передачи и анализа данных на персональном компьютере
- Руководство пользователя
- Гарантийный талон
- Транспортировочный кейс
