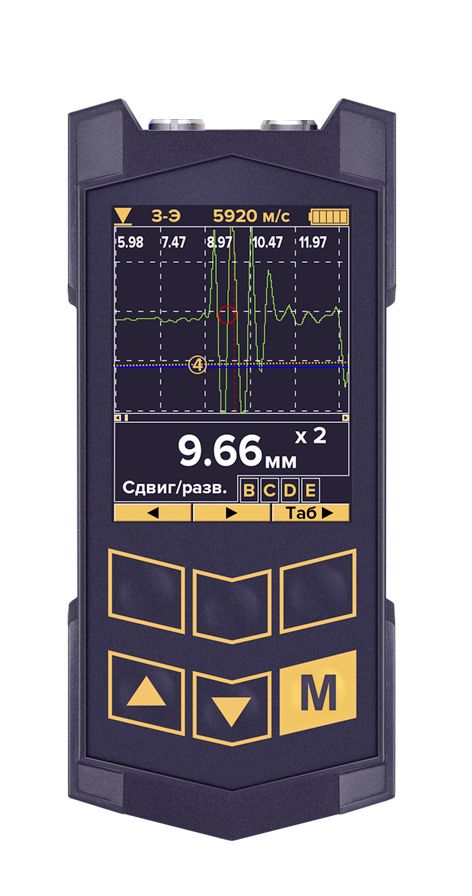

Ультразвуковой толщиномер Булат-3
Измерение толщины стенок металлических и неметаллических изделий специального и общего назначения (в том числе под защитными покрытиями толщиной до 2 мм) в диапазоне толщин от 0,25 до 300 мм с использованием совмещенных и раздельно-совмещенных преобразователей, обеспечивающих высокую достоверность результатов в лабораторных, цеховых и полевых условиях.
Отличительные особенности:
- использование нескольких режимов измерения, обеспечивающих высокую достоверность результатов и подавление влияния мешающих параметров в температурном диапазоне от -30 до +50 °C;
- широкая номенклатура совмещенных и раздельно-совмещенных малоистираемых преобразователей;
- наличие преобразователей для измерения толщины нагретых изделий (температура до 350 °C);
- автоматическая программно-аппаратная установка нуля преобразователей;
- цветной высококонтрастный графический дисплей TFT 2,4”, 320x240 пискселей;
- возможность графического отображения ЭХО-сигнала в режиме А-скан;
- наличие функции В-скана;
- возможность измерения толщины стенок металлических изделий под диэлектрическими покрытиями (в режимах ЭХО-ЭХО и ЗОНД-ЭХО-ПОКРЫТИЕ);
- возможность измерения толщины покрытия (в режиме ЗОНД-ЭХО-ПОКРЫТИЕ);
- автоматическое опознавание раздельно-совмещенных преобразователей со встроенной памятью;
- возможность запоминания результатов измерения, а также графиков А- и В – сканов в памяти прибора с возможностью последующего просмотра и передачи их в компьютер для хранения, статистической обработки и составления протоколов обследования объектов;
- габариты, форма и эргономика блока обработки информации, обеспечивающие удобство удержания и считывания информации, а также возможность работы с клавиатурой одной рукой (правой или левой) при измерениях;
- возможность самостоятельного обновления программного обеспечения по интерфейсу USB.
Параметры | Значения |
|---|---|
Диапазон измеряемых толщин (по стали)* Т, мм: | |
– с раздельно-совмещенными преобразователями общего назначения | 0,5–300 |
– со специализированными раздельно-совмещенными преобразователями (под защитными покрытиями толщиной до 2 мм) | 0,6–100 |
– с совмещенными преобразователями (с линией задержки) | 0,25–10 |
Скорость распространения ультразвука, м/с | 1000–9999 |
Дискретность измерений, мм | 0,1; 0,01 |
Основная погрешность измерения по диапазонам Т, мм, не более: | |
– Т = 0,5–10 | ± (0,001Т+0,005) |
– Т = 10–300 | ± (0,001Т+0,1) |
Габаритные размеры, мм | 120х57х20 |
Питание: LiIon аккумулятор, В | 3,7 |
Диапазон рабочих температур для прибора (базовый) | -30 …+50 °C |
Диапазон рабочих температур для преобразователей (базовых) | -50 … +80 °C |
Диапазон рабочих температур для преобразователей (высокотемпературных) | до 450 |
Время непрерывной работы, ч, не менее | 9 |
Масса прибора, г | не более 150 |
Количество результатов измерений, сохраняемых в памяти | 100000 |
Количество А- и В- сканов, сохраняемых в памяти | 500 |
Базовая комплектация:
- Блок обработки информации с двумя преобразователями, один из которых специализированный для контроля металлических изделий под покрытием;
- дополнительные преобразователи (по индивидуальному заказу);
- инструкция по эксплуатации с методикой поверки;
- кабель связи с ПК (USB - mini-USB);
- программа обработки информации;
- зарядное устройство;
- транспортировочный кейс.
