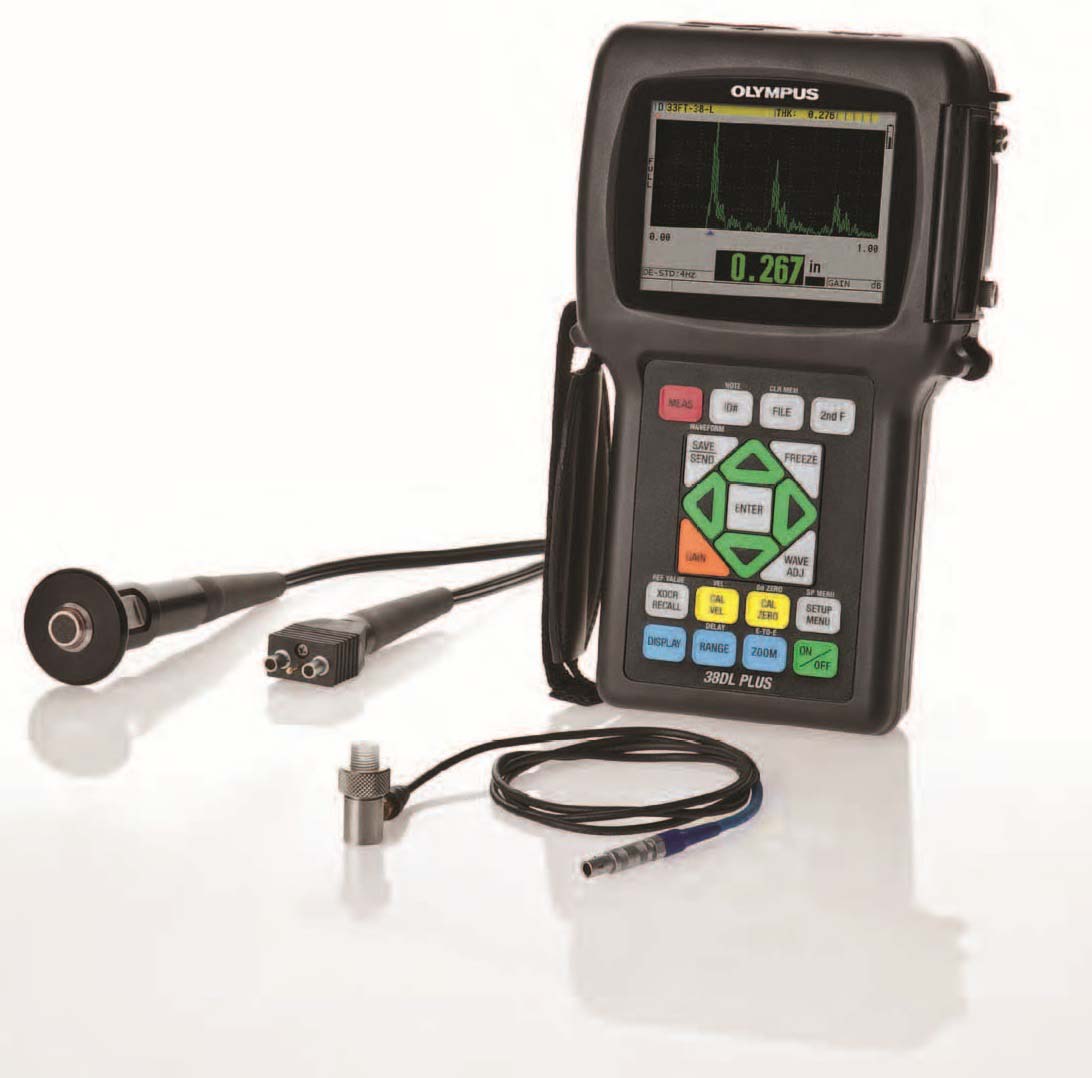

Ультразвуковой толщиномер 38DL PLUS
Оформить заявку
Толщиномер 38DL PLUS — инновационный ультразвуковой прибор, который идеально подходит практически для любого вида ультразвуковых измерений толщины и полностью совместим с широким спектром двух- и одноэлементных датчиков. Универсальный толщиномер 38DL PLUS может применяться для самых разнообразных измерений: от определения толщины труб с внутренним слоем ржавчины с помощью двухэлементных датчиков до высокоточного измерения толщины тонких или многослойных материалов с применением одноэлементных датчиков.
Общее описание Технические параметры Комплект поставки
Отличительные особенности:
- Совместимость с двух- и одноэлементными датчиками.
- Широкий диапазон толщины: от 0,08 до 635 мм в зависимости от материала и используемого датчика.
- Возможность определения толщины слоя ржавчины с помощью двухэлементных датчиков.
- Измерения THRU-COAT® и «эхо-эхо» окрашенных или имеющих иные покрытия компонентов.
- ПО для определения толщины внутреннего слоя оксида/накипи.
- Стандартное разрешение 0,01 мм для всех датчиков.
- ПО для прецизионных измерений с точностью 0,001 мм при использовании одноэлементных датчиков, работающих на частоте от 2,25 МГц до 30 МГц.
- ПО для одновременных измерений до четырех слоев.
- ПО для измерений материалов с большим затуханием звука, таких как стекловолокно, резина и массивные литые детали.
- Измерения толщины, скорости и времени прохождения сигнала.
- Режимы определения отклонений от заданной толщины и процента уменьшения толщины материала.
- В-развертка с контролем по времени; 10 000 показаний за одно сканирование.
- Технология высокого динамического усиления Olympus с применением цифровых фильтров.
- Построитель V-траекторий для компенсации ошибок V-образного пути сигнала.
- Конструкция отвечает требованиям EN15317.
| Измерения | |
|---|---|
| Режим измерения с использованием двухэлементного датчика | Временной интервал от прецизионной задержки после возбуждающего импульса до первого эхо-сигнала |
| Измерения THRU-COAT® | Измерение реальной толщины металла и покрытия с использованием одиночного донного эхо-сигнала (с помощью датчиков D7906-SM и D7908) |
| Эхо-эхо измерения Thru- Paint | Время между двумя последовательными донными эхо-сигналами для определения толщины краски или другого покрытия |
| Режимы измерения с использованием одноэлементного датчика | Режим 1. Временной интервал между импульсом возбуждения и первым донным эхо-сигналом Режим 2. Временной интервал между эхо-сигналом линии задержки и первым донным эхо-сигналом (для датчиков с задержкой или иммерсионных датчиков) Режим 3. Временной интервал между последовательными донными эхо-сигналом, следующими за первым эхо-сигналом от поверхности раздела после импульса возбуждения (для датчиков с задержкой или иммерсионных датчиков) Оксид: опция Многослойный режим: опция |
| Диапазон толщины | От 0,080 до 635,00 мм в зависимости от материала, состояния поверхности, температуры и выбранной конфигурации |
| Диапазон скорости в материале | От 0,508 до 13,998 мм/мкс |
| Разрешение (регулируемое) | Низкое: 0,1 мм Стандартное: 0,01 мм Высокое разрешение (опция): 0,001 мм |
| Диапазон частот датчика | Стандартный: от 2,0 до 30 МГц (-3 дБ) Повышенное проникновение (опция): 0,50 до 30МГц (-3 дБ) |
| Общие | |
| Диапазон рабочей температуры | От -10°С до 50°С |
| Клавиатура | Герметизированная тактильная клавиатура с цветовой кодировкой и подачей звуковых сигналов |
| Корпус | Ударопрочный водостойкий герметизированный корпус с герметизированными разъемами. Отвечает требованиям IP67. |
| Размеры (Ш x В x Г) | Габаритные: 125 мм x 211 мм x 46 мм |
| Масса | 0,814 кг |
| Электропитание | Адаптер AC/DC, 24 В; литий-ионный аккумулятор 23,760 Втч; или дополнительные элементы 5 AA |
| Время работы от литий- ионного аккумулятора | Время работы: минимальное 12,6 ч, стандартное 14 ч, максимальное 14,7 ч. Быстрая зарядка: от 2 до 3 часов |
| Стандарты | Конструкция отвечает требованиям EN15317 |
| Дисплей | |
| Цветной прозрачно-отражающий дисплей | Жидкокристаллический дисплей размером 56,16 х 74,88 мм |
| Выпрямитель | Полноволновой, РЧ, полуволновой положительный или отрицательный |
| Входы/Выходы | |
| USB | 1.0 клиент |
| RS-232 | да |
| Карта памяти | Максимальная емкость: внешняя карта MicroSD на 2 ГБ |
| Видеовыход | Стандартный выход VGA |
| Внутренний журнал регистрации данных | |
| Журнал регистрации данных | 38DL Plus индифицирует, сохраняет, вызывает, стирает и передаетданные измерений толщины, изображения сигналов и конфигурацию измерителя через стандартный последовательный порт RS-232 или USB |
| Емкость | 475 000 значений измерений толщины или 20 000 форм сигналов со значениями измерений толщины |
| Имена файлов, идентификационные номера и комментарии | Имена файлов длиной до 32 символов и идентификационные буквенно-цифровые коды длиной до 20 символов и до четырех комментариев для каждого кода |
| Структура файлов | Девять стандартных или пользовательских файловых структур для конкретных приложений |
| Отчеты | Встроенные функции построения отчетов по статистическим данным, минимальным/максимальным значениям для определенных мест замеров; обзор минимальных значений; сравнение файлов; отчеты об аварийных |
Базовая комплектация:
- Ультразвуковой толщиномер 38DL PLUS, питание от линии AC или батареи, от 50 Гц до 60 Гц (в комплект могут быть включены стандартные раздельно-совмещенные датчики)
- Зарядное устройство/ AC адаптер (100В AC, 115В AC, 230В AC)
- Внутренний регистратор данных
- Программа интерфейса GageView
- Тестовый блок и контактная жидкость
- Кабель USB
- Резиновый защитный корпус с подставкой и ремнем на шею
- Инструкция по эксплуатации
