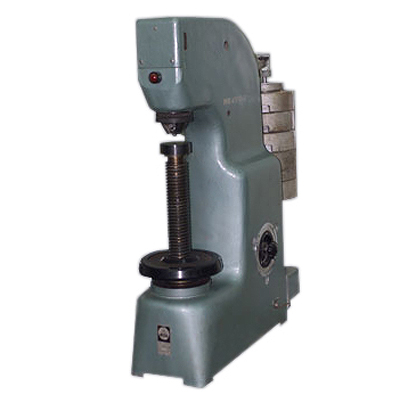

Твердомер ТШ-2М
Твердомер ТШ - 2М предназначен для измерения твердости металлов и конструктивных пластмасс. Прибор работает путем вдавливания в материал закаленного шарика под действием заданной нагрузки в течении установленного времени. Измерение материалов обеспечивается по 15 шкалам. Твердомер ТШ - 2М - это устройство отсчета твердости аналогового типа часового механизма. Прибор используется стационарно в лабораториях, научно исследовательских институтах, машиностроительных, а так же на металлургических заводах.
Стационарный твердомер ТШ-2М позволяет измерять твердость деталей и образцов из металлов и конструкционных пластмасс. Прибор имеет электромеханический привод нагружения. Смена нагрузок обеспечивается поворотом рукоятки. Измерение твердости обеспечивается по 15 шкалам инденторами с алмазным наконечником и стальными шариками диаметрами 1.588, 3.175, 6.35, 12.7 мм. Устройство отсчета твердости - аналоговое (индикатор часового типа).
Принцип действия устройства:
Твердомер определяет твердость металлов по методу вдавливания в испытуемое изделие стального закаленного шарика под действием заданной нагрузки в течение определенного времени.
| Параметры | Значение |
|---|---|
| Наибольшая твердость, поверяемого прибором, НВ | 450 |
| Испытательные нагрузки, кгс | 3000; 1000; 750; 250; 187,5 |
| Допускаемая погрешность нагрузок, % | ±1 |
| Допускаемая погрешность показаний прибора по твердости при поверке образцовым мерам твердости 2-го разряда МТБ для значений мер, %: | |
| НВ 100±25 ед.тв, не более | ±5 |
| НВ 200±50 ед.тв, не более | ±4 |
| Продолжительность выдержки испытуемого образца под нагрузкой, сек. | 10; 30; 60 |
| Диаметр стальных шариков к наконечникам, мм | 2,5; 5,0; 10,0 |
| Мощность, электродвигателя трехфазного тока, кВт | 0,18 |
| Размеры испытуемого изделия, мм: | |
| наибольшее расстояние от стола до шарика | 250 |
| расстояние от центра отпечатка до станины, не менее | 120 |
| Габаритные размеры, мм | 720х245х875 |
| Масса, кг | 200 |
По согласованию с заказчиком.
