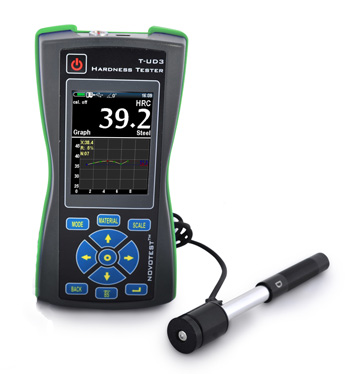

Универсальный динамический твердомер NOVOTEST Т-Д3

Оформить заявку

Твердомер применяет динамический метод измерения твердости (метод Либа), стандартизованный согласно ASTM A596 и идеально подходит для измерения твердости массивных деталей, материалов с крупнозернистой структурой, чугунов и цветных металлов с поверхностями плохо подготовленными для измерения.

Общее описание Технические параметры Комплект поставки Документация

Особенности

  • Встроенная фотокамера, визуальное отображение места измерения с указанием твердости в том месте, где она была измерена, фиксация времени измерения встроенными часами
  • 88 комбинаций материалов и шкал твердости (калибровок)
  • дополнительно настраиваемые пользовательские шкалы и материалы
  • отображение информации в виде гистограммы, графика, таблицы, интеллектуального режима, отображение среднего, отклонения
  • широкий диапазон измерения
  • интуитивно понятный и удобный процесс измерения
  • автораспознование датчика подключенного к прибору
  • датчики со встроенной памятью, сохраненными настройками и калибровками (готовы к подключению к любым другими NOVOTEST Т-УД3)
  • наличие связи с компьютером
  • печать протокола измерений сразу с прибора с помощью подключаемого мини-принтера
  • встроенная флэш-память, просмотр архива измерений
  • настройка основных параметров в меню прибора, несколько цветовых схем прибора, языков
  • возможность резервного копирования настроек преобразователей на карту памяти прибора
  • полноценная пользовательская калибровка, возможность автоматизированного построения зависимостей «код-твердость» с помощью образцов и мер твердости
  • наличие одно-, двух- и трехточечных режимов калибровки твердомера, позволяющие пользователю, при необходимости, самостоятельно откалибровать прибор по 1, 2 или 3 образцовым мерам
  • наличие визуального отображения всех имеющихся шкал и наличия/отсутствия калибровки по каждой из них
  • широкий температурный диапазон использования твердомера
  • противоударный, пыле- влагозащищенный корпус с защитным резиновым накладкам
  • отображение на дисплее прибора состояния заряда батареи
  • комплектация стандартными аккумуляторами типа АА и возможность использования вместо них обычных батареек в случае такой необходимости

Параметр

 Значение

Диапазон измерения твердости:

по Роквеллу, HRC

по Бринеллю, НВ

по Виккерсу, HV

временного сопротивления (предела прочности), Мпа

20 - 70

90 - 450

230 - 940

370 - 1740
Основная погрешность измерения:

+/- 1.5% (2 ед.) HRC;

+/- 3% (10 ед.) HB;

+/- 3% (15ед.) HV

Направление измеренияВ любом направлении - 360°
Сохранение измеренийОграничено только объемом карты памяти
Связь с ПКВыгрузка сохраненных измерений в ПК, экспорт в таблицы Excel (USB кабель и ПО входят в комплект поставки)
Шкалы твердостиВиккерса HV、Бринелля HB、Роквелла HRC и HRB, Шора HS (без заводской калибровки)
МатериалыДатчик динамический - в зависимости от шкалы предварительно откалиброван для стали, легированной и нержавеющей стали, чугуна, алюминия, латуни, бронзы и меди. Дополнительные пользовательские материалы для калибровки
Отображаемая информацияИндикатор приложения нагрузки, результат одиночного замера, среднее значение серии замеров, количество замеров в серии, разброс значений в серии, график измерений в серии, гистограмма измерений в серии, режим отображения статистической информации, режим интеллектуально измерения.
Отображение выбранной шкалы твердости, текущего материала, состояния батарейки, времени
ДисплейКонтрастный цветной LCD/TFT дисплей
Условия эксплуатацииТемпература: от -20С до +40С; Влажность: 30%~80%
Размер прибора180x80x35mm
ВесПриблизительно. 0.2кг (без датчика)
ПитаниеТри аккумулятора или батарейки типа АА
Время работыПриблизительно 20 часов, режим автоматического отключения питания





Требования к объекту контроля


Шероховатость не более, Ra

3,2
Радиус кривизны не менее, мм10
Масса, не менее, кг5
Толщина не менее, мм10

Комплект поставки

  • электронный блок твердомера;
  • динамический датчик с автовзводом Д1С;
  • сменная опорная площадка меньшего диаметра;
  • 3 аккумулятора с зарядным устройством;
  • инструкция по эксплуатации;
  • кабели;
  • программа для ПК;
  • транспортировочный кейс.

Работа с прибором

NOVOTEST Т-Д3 применяет динамический метод измерения твердости (метод Либа), стандартизованный согласно ASTM A596. Принцип этого метода заключается в ударе специального твердосплавного бойка о поверхность исследуемого изделия с последующим его отскоком от поверхности. Важно отметить, что указанный метод дает возможность производить измерение твердости крупнозернистых материалов (нержавеющих сталей, чугуна), а также крупных изделий.

Универсальный переносной твердомер

 Универсальный переносной твердомер
 Измерение твердости литых деталей  Измерение твердости массивных деталей, например, подшипников

 Универсальный переносной твердомер
 Измерение твердости валов
