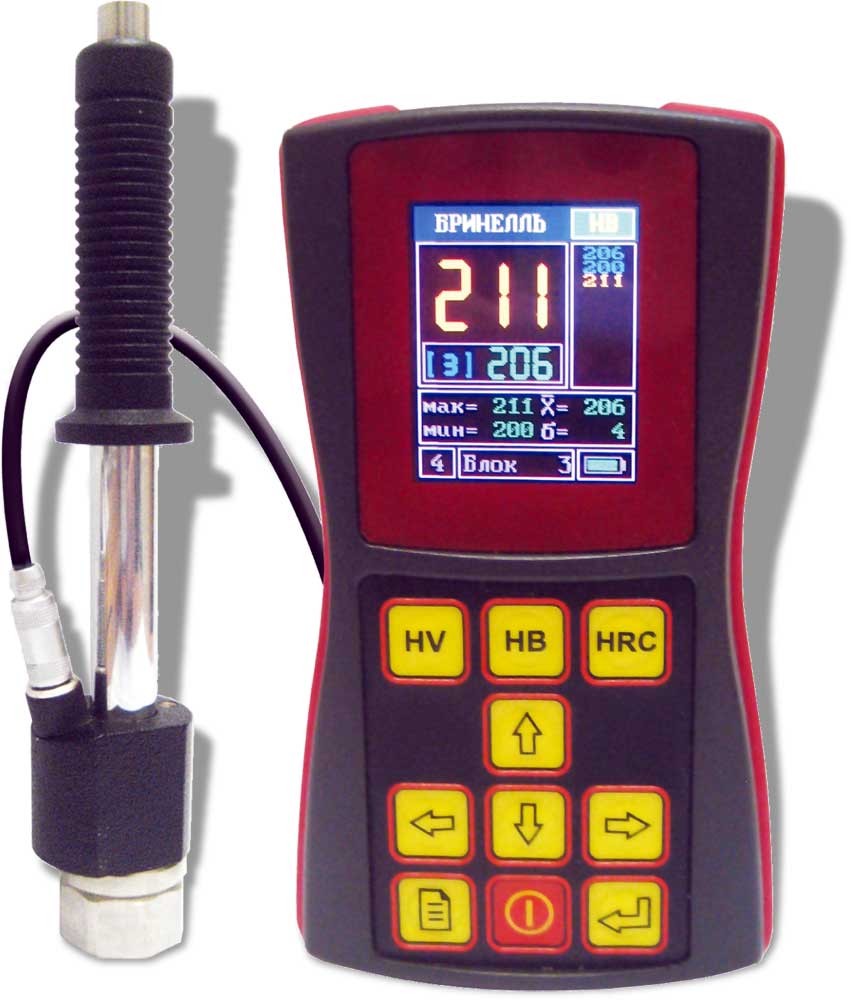

Динамический твердомер ТКМ-359С

Оформить заявку

Высокоточный твердомер ТКМ-359С является представителем последнего поколения измерительных приборов неразрушающего контроля. Твердомер предназначен для измерения твердости металлов, в том числе контроля качества термообработки, закалки ТВЧ и оценки механической прочности.

Измерения производятся в основных единицах твёрдости — HB, HRC, HV. Также возможен контроль по шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77). Предусмотрена возможность программирования пользователем собственных шкал.

Общее описание Технические параметры Комплект поставки Документация

Основные области применения:

  • контроль прочности изделий в процессе эксплуатации (газопроводы, рельсы, детали конструкций и механизмов);
  • контроль крупногабаритных объектов, который нельзя провести на стационарных твердомерах.

Реализованная в твердомере специализированная система статистической обработки результатов измерений позволяет проводить вычисление в процессе измерения и при последующей обработке сохраненных результатов в памяти прибора.

Обработка в процессе измерений включает в себя:

  • вычисление среднего значения с возможностью автоматического отброса результатов некорректно совершенных замеров;
  • вычисление среднеквадратичного отклонения;
  • вычисление максимума и минимума в серии замеров;
  • демонстрацию всех результатов замеров в серии.

Обработка результатов в памяти прибора позволяет проводить:

  • вычисление среднего значения, среднеквадратичного отклонения;
  • вычисление максимума и минимума в группе результатов замеров;
  • вычисления относительно заданных значений твердости;
  • выборку результатов относительно заданных значений твердости;
  • построение графиков на дисплее твердомера.

Требования к контролируемому изделию:

  • изделия массой более 5 килограмм и толщиной более 6 мм - не требуют дополнительных мероприятий;
  • изделия жесткой конструкции (например трубы) с ожидаемой твердостью от 90 до 250 НВ, и толщиной более 4 мм - не требуют дополнительных мероприятий;
  • остальные изделия - необходимо зафиксировать ("притереть") на опорной плите с помощью фиксирующей пасты (например, смазка «ЦИАТИМ»);

Шероховатость контролируемой поверхности обеспечивающая наибольшую точность измерений (не требующая увеличения количества усреднений):

  • для датчика типа "D" - 3,2 Ra;
  • для датчика типа "G" - 7,2 Ra;
  • для датчика типа "E" - 1,6 Ra.

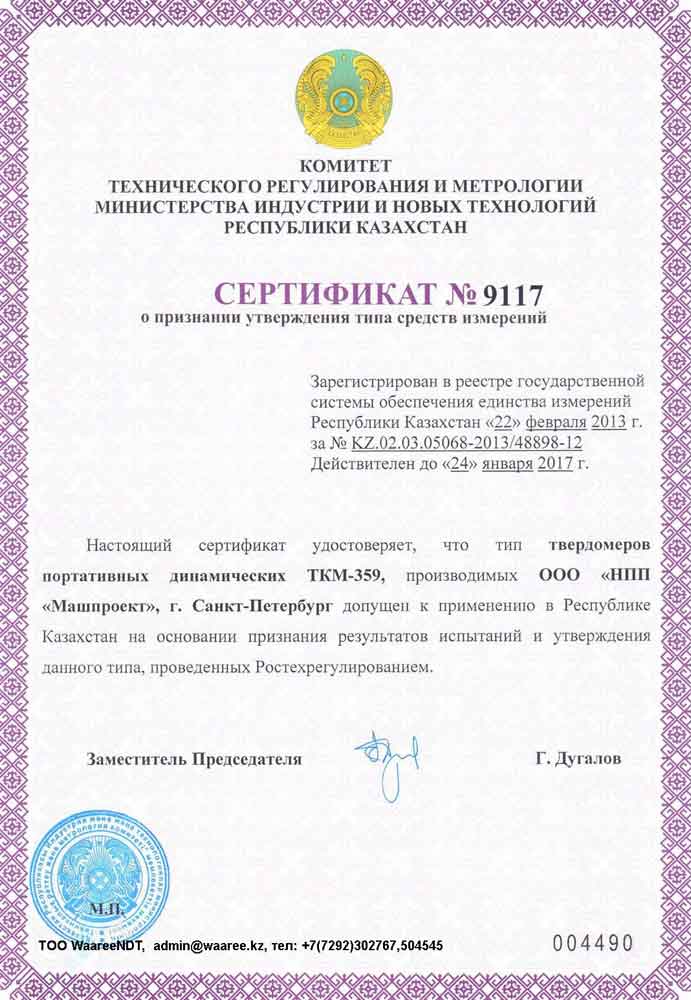

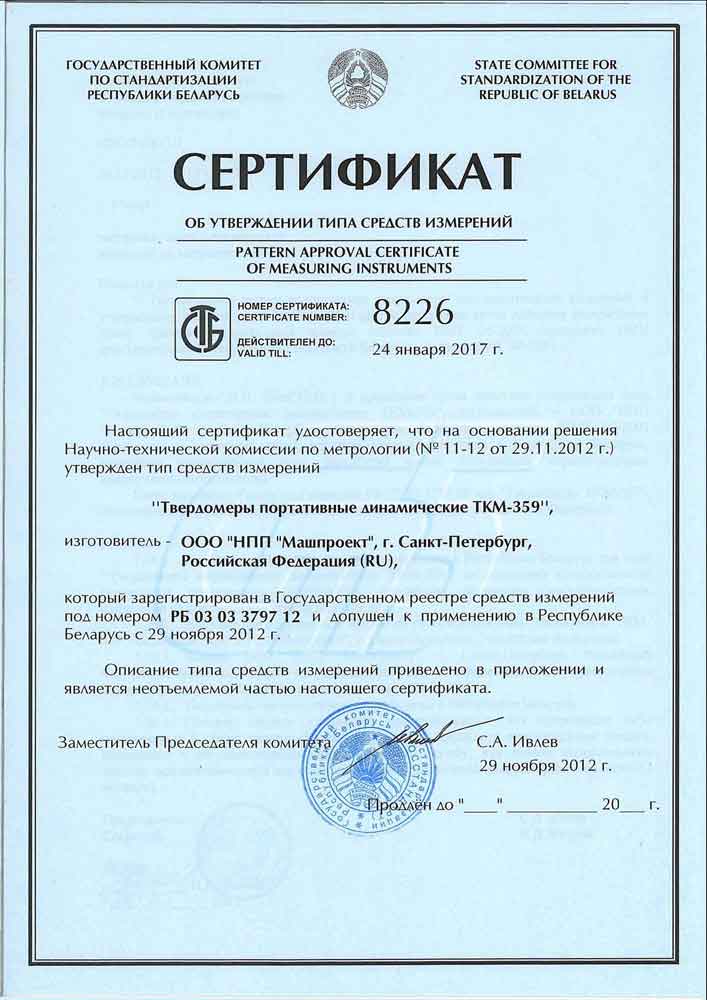

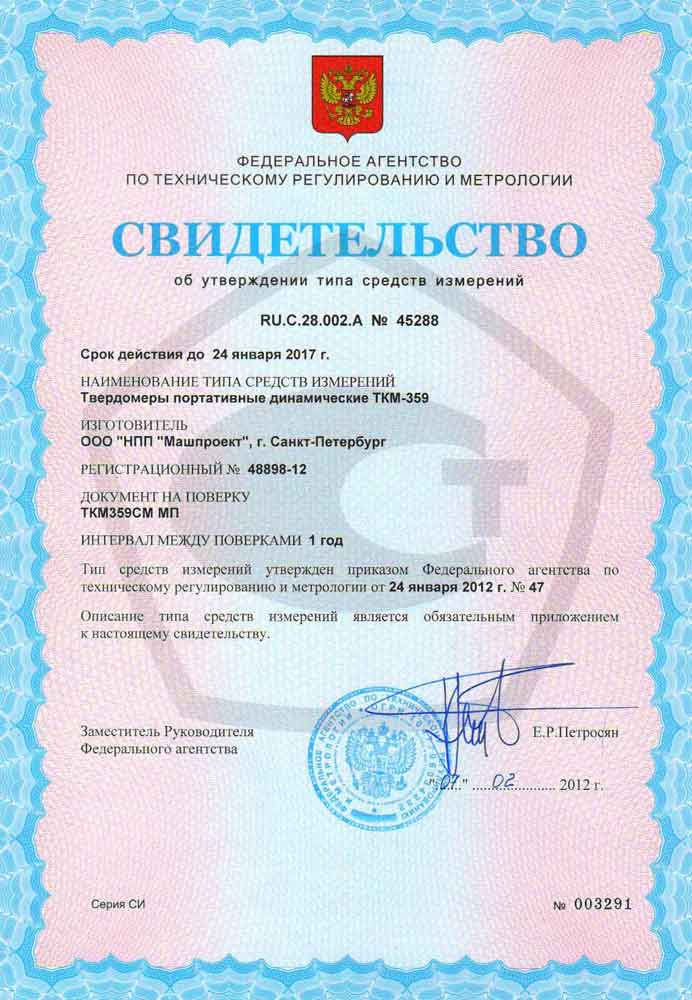

Прибор прошел Государственную метрологическую аттестацию, имеет сертификат и внесен в Государственный реестр средств измерений РФ.

Отличительные особенности

  • Испытательный индентер, увеличивающий ресурс работы датчика до 450 000 измерений.
  • Механизм взвода пружины, не требующий дополнительных приспособлений.
  • Ударопрочный, пыле-влагозащищенный корпус.
  • Яркий цветной графический OLED дисплей, сохраняющий эксплуатационные характеристики при отрицательных температурах.
  • Контроль всех основных типов металлов и сплавов без введения дополнительных корректировок (конструкционные и инструментальные стали, алюминиевые сплавы, латуни, бронзы, серые и ковкие чугуны).
  • Возможность оснащения дополнительными сменными датчиками (в т. ч. запасными) и позиционирующими насадками.
  • Контроль в труднодоступных местах, при различной ориентации датчика.
  • Работа по грубой поверхности.
  • Возможность создания пользователем собственных шкал и индивидуальных калибровок для измерения специализированных сплавов и др. материалов.
ПараметрыЗначения
Диапазон измерения по шкале Роквелла, HRCот 20 до 70
Погрешность измерения по шкале Роквелла, HRC1,5
Диапазон измерения по шкале Бриннелля, HBот 90 до 470
Погрешность измерения по шкале Бриннелля, HB10
Диапазон измерения по шкале Виккерса, HVот 90 до 800
Погрешность измерения по шкале Виккерса, HV12
Количество измерений для определения среднего значения твердостиот 1 до 99
Производительность
Время измерения, с2,0
Параметры контроля
Шероховатость контролируемой поверхности, не более, Ra1,6 (датчик E);
3,2 (датчик D);
7,2 (датчик G)
Минимальная масса контролируемого изделия, кг5,00
Толщина контролируемого изделия, не менее, мм6
Отображение сигнала
Вид графикаотносительно значения задаваемого пользователем;
относительно диапазона задаваемого пользователем;
относительно среднего значения
Калибровка
Количество шкал, определяемых пользователем3
Количество дополнительных индивидуальных калибровок на каждую шкалу50
Память
Количество хранимых результатов12 400
Интерфейс
USBесть
Датчик
Ресурс (минимальное количество измерений)450 000
Размер контактной поверхности, мм1 (на плоскости);
5 (в глухом отверстии)
Вес, кг0,150 (датчик D)
Диаметр, мм20,0
Длина, мм139
Дисплей
Типы вывода на экранрезультаты выходящие за диапазон;
предыдущие результаты измерений;
задаваемый пользователем;
результаты дополнительной статистической обработки
Питание
Автономная работаесть
Аккумулятор или элементы питания
Способ размещениясменный
Зарядное устройство от сети переменного тока 220 Внет
Габариты и вес
Высота, мм125,0
Ширина, мм70,0
Толщина, мм40,0
Вес блока управления, кг0,300
Условия эксплуатации
Диапазон рабочих температур, °Cот -15 до +35
Срок службы и гарантийные обязательства
Гарантийный срок эксплуатации, месяцев36



Базовая комплектация:

  • электронный блок твердомера ТКМ-359С;
  • датчик типа «D» (штатный датчик);
  • аккумулятор (заранее установлен в прибор);
  • зарядное устройство;
  • руководство по эксплуатации (совмещенное с паспортом);
  • свидетельство о поверке (отметка в РЭ);
  • чехол для защиты прибора;
  • кабель для подключения к ПК;
  • программное обеспечение для ПК;
  • манжета для закрепления твердомера на руке оператора;
  • сумка для переноски и хранения.
