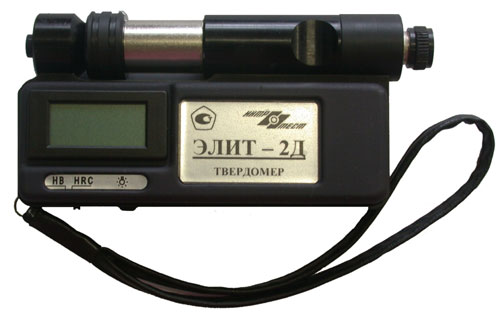

Измеритель твердости динамический ЭЛИТ-2Д предназначен для измерения твердости на поверхности изделий из конструкционных сталей и других материалов, близких к ним по модулю упругости. Индикация результата - цифровая в ед. Роквелла (HRC) или Бринелля (НВ).

Общее описание Технические параметры Комплект поставки Документация

Принцип действия твердомера основан на том, что при динамическом ударе бойка (со сферической ударной поверхностью), пущенного предварительно взведенной пружиной, о поверхность испытуемого изделия скорость отскока зависит от твердости изделия. Отношение скоростей отскока и подлета бойка однозначно связано с твердостью.

Отличительные особенности:

  • твердомер позволяет легко измерять твердость любых (крупногабаритных, сложной формы и т.п.) изделий из конструкционных сталей;
  • твердомер работает на изделиях с массой не менее 2 кг, толщиной стенки не менее 15 мм и радиусом кривизны поверхности не менее 15 мм. При соблюдении этих условий требования к шероховатости поверхности существенно меньше, измерения проводятся быстрее, влияние тонких поверхностных слоев с измененной твердостью меньше;
  • оригинальные конструктивные решения позволили добиться максимальной портативности (на сегодня твердомеры УЗИТ-3 и ЭЛИТ-2Д являются самыми малогабаритными из применяемых в мире аналогов). Совмещение электронного блока и преобразователя (датчика) в одном корпусе значительно повышает надежность и удобство работы;
  • цифровая индикация, показывающая полученные значения твердости непосредственно в единицах HRC и НВ, снабжена подсветкой;
  • применение самой современной элементной базы и оригинальные схемные решения позволили увеличить время непрерывной работы твердомеров от обычной батареи типа 6F22 до нескольких сотен часов;
  • автоматическое отключение питания, через минуту после последнего измерения, снимает проблему разряда батареи при случайном не выключении приборов.



Параметры

Значения

Диапазон измерения твердости в единицах:

По Роквеллу

По Бринеллю



от 20 до 70 HRC

от 80 до 450 HB

Предел допускаемой абсолютной погрешности измерения твердости образцовых мер второго разряда МТР, МТБ по ГОСТ 9031 не превышает:
Мера МТР 25 ± 5 HRC не более
Мера МТР 45 ± 5 HRC не более

Мера МТР 65 ± 5 HRC не более

Мера МТБ 100 ± 25 НВ не более

Мера МТБ 200 ± 50 НВ не более

Мера МТБ 400 ± 50 НВ не более

ПРИМЕЧАНИЕ: Указанная в данном пункте погрешность относится к среднеарифметическому значению твердости из пяти единичных измерений (среди которых нет промахов). Погрешность единичного измерения не нормируется.





±2,0 HRC

±1,5 HRC

±1,5 HRC
±15,0 НВ
±15,0 НВ
±15,0 НВ

Время одного измерения, cек., не более

3

Индикация - цифровая с запоминанием результата измерения
в течение, сек, не менее

20

цена единицы младшего разряда:
НВ

HRC



1 ед.

0,1 ед.

Рабочее напряжение питания прибора, В

7,5-9

Потребляемый ток, мА, не более

1

Габаритные размеры, мм, не более

120х60х25

Масса прибора с датчиком и батареей, кг, не более

0,2

Базовая комплектация:

  • Измеритель твердости ЭЛИТ-2Д - 1 шт.;
  • насадка для работы на плоских поверхностях - 1 шт.;
  • насадка универсальная - 1 шт.;
  • батарея 6F22 - 1 шт.;
  • руководство по эксплуатации РЭ 427113-003-20872624-00 - 1 экз.;
  • методика поверки МП 31-261-00 - 1 экз.;
  • футляр - 1 шт.

По согласованию с заказчиком динамический твердомер ЭЛИТ-2Д может быть укомплектован образцовыми мерами твердости 2 разряда по ГОСТ 9031 типа МТР, МТБ.
