Комплект (набор) для визуально-оптического контроля NOVOTEST ВИК
Набор используется для проведения неразрушающего контроля с помощью визуально-оптического метода в лабораторных, цеховых и полевых условиях при проведении сварочных и других работ. Для этого в составе данного комплекта есть все необходимые инструменты и средства.

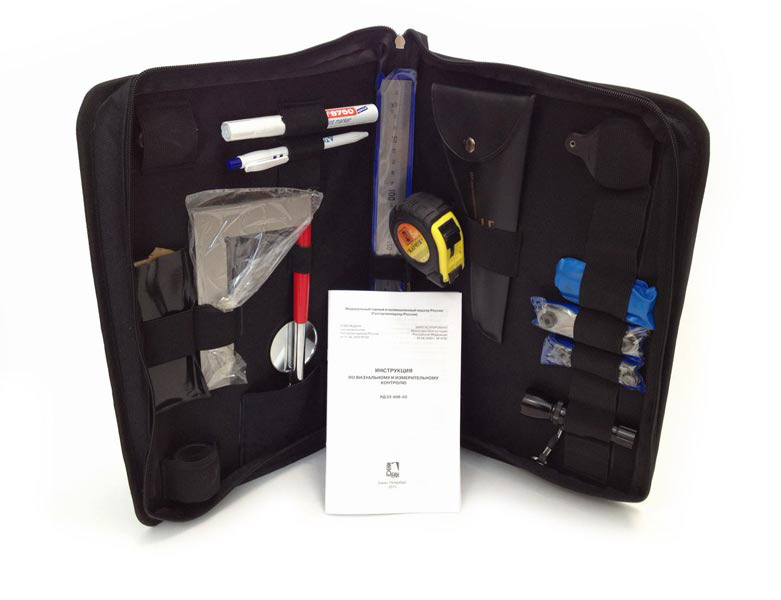

Комплект представляет собой укладочный футляр с инструментами внутри в соответствии с «Инструкцией по визуальному и измерительному контролю» РД 03-606-03.
Особенности
- Соответствует РД 03-606-03
- Все необходимое оборудование уже в комплекте поставки
- «Инструкцией по визуальному и измерительному контролю» РД 03-606-03 в комплекте
- Надежный и удобный футляр (сумка)
- Сертификат о калибровке набора в базовой комплектации
- Небольшой вес и размер
- Возможность комплектования набора дополнительным оборудованием
Параметры | Значения |
|---|---|
| Штангенциркуль ШЦ-1-125-0,1 с глубиномером | Предназначен для измерений наружных и внутренних размеров, а также глубины контролируемых объектов. Диапазон измерений 0-125мм. I класс точности |
| Линейка металлическая Л-300 | Материал - сталь, длина 30 см. |
Рулетка 5 м | Металлическая рулетка с фиксатором и возвратным механизмом. Длинна – 5 м. |
Зеркало инспекционное поворотное | Зеркало для визуального осмотра труднодоступных мест. Диаметр 32 или 50 мм. |
Фонарь | Светодиодный миниатюрный фонарь для работы в условиях слабой освещенности. Мощность 0,5 Вт, элемент питания – батарейка АА 1шт. (в комплекте) |
Маркер по металлу | Универсальный восковый маркер для промышленной маркировки. Цвет желтый, красный или белый, ширина 12 мм, длина 95 мм. |
Лупа складная ЛПП 1-2,5х М | Стандартная складная лупа, 2,5х |
Лупа складная ЛПП 1-7х М | Стандартная складная лупа для осмотра мелких деталей контролируемой поверхности, 6х |
Лупа измерительная ЛИ-10 | Лупа для визуального контроля и измерений на плоскости. 10х, длина измерительной шкалы 15 мм, цена деления 0.1 мм |
| Угольник поверочный 100х60 мм (90°) | Угольник для проверки и разметки прямых углов контролируемых объектов. Размер 100х60, угол 90°, II класс точности. |
| Универсальный шаблон сварщика УШС-3 | УШС-3 применяется для измерения контролируемых параметров труб, контроля качества сборки стыков труб, а также для измерения параметров сварного шва при его контроле. |
| Набор щупов №4 (0,1...1 мм) | Для контроля зазоров между поверхностями. Класс точности II, диапазон толщин 0,1-1,0мм |
| Набор радиусных шаблонов №1 (R=1...6 мм) | Шаблоны радиусные, для оценки радиусов выпуклых и вогнутых поверхностей. |
| Набор радиусных шаблонов №3 (R=7...25 мм) | Для контроля внутреннего и наружного радиусов |
Комплект поставки:
- Штангенциркуль ШЦ-1-125-0,1 с глубиномером
- Линейка металлическая Л-300
- Рулетка 5 м
- Зеркало инспекционное поворотное
- Фонарь
- Маркер по металлу
- Лупа складная ЛПП 1-2,5х М
- Лупа складная ЛПП 1-7х М
- Лупа измерительная ЛИ-10
- Угольник поверочный 100х60 мм (90°)
- Универсальный шаблон сварщика УШС-3
- Набор щупов №4 (0,1...1 мм)
- Набор радиусных шаблонов №1 (R=1...6 мм)
- Набор радиусных шаблонов №3 (R=7...25 мм)
- Блокнот
- Ручка шариковая
- Инструкция по визуальному и измерительному контролю РД 03-606-03
- Паспорт
- Свидетельство о калибровке комплекта
- Паспорта заводов изготовителей комплектующих
- Футляр (сумка)
