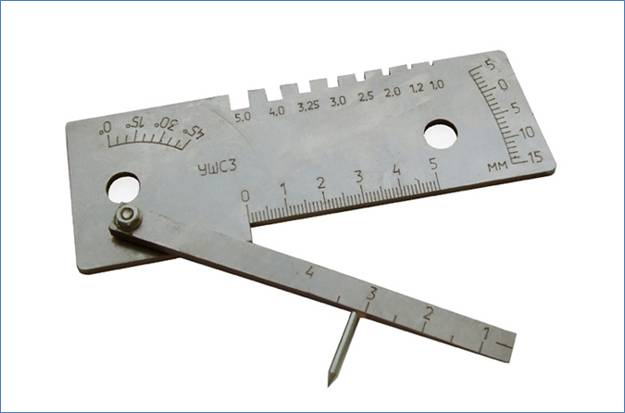

Универсальный шаблон сварщика УШС-3

Оформить заявку

Универсальный шаблон сварщика УШС-3 используется для контроля качества сварных швов и позволяет определять параметры дефектов, таких как забоины, зазоры, притупления, углы скоса и превышения кромок. Шаблон соответствует требованиям ТУ 102.338-83. Поверка шаблона УШС-3 регламентирована методикой УШС3.000МУ. По заявке на сварочные шаблоны УШС 3 может быть выдан сертификат о калибровке действительный в течении 1 года. УШС-3 входит в состав комплекта ВИК-1.

Общее описание Технические параметры Комплект поставки

Контроль с использование м шаблона УШС-3 производится следующим образом:

  • Контроль глубины раковин, глубины забоин, превышение кромок глубины разделки стыка до корневого слоя и высоту усиления шва производят при установке шаблона УШС-3 поверхностью А на изделие, затем поворотом движка 2 вокруг оси указатель приводится в соприкосновение с измеряемой поверхностью. Результат показаний считывается против риски К по шкале Г.
  • Контроль зазора производится введением движка 2 его клиновой частью в контролируемый зазор. Результат считывается по шкале И, нанесенной на движке.
  • Контроль притупления и ширины шва производится при помощи линейки шаблона УШС-3 нанесенной на шкалу Е.
  • Контроль углов скоса кромок производится при установке шаблона поверхностью Б на образующую изделия. Затем, поворотом движка 2 без зазора совместить его поверхность В с измеряемой поверхностью. Результат считывается по шкале Д против поверхности движка В.
  • Определение диаметров проволоки при помощи шаблона УШС-3, производится с помощью пазов Ж.



Контролируемый параметрДиапазон измеренийДопустимая погрешность
Углы разделки (скоса кромок)0 -45°±2,5°
Смещение кромки0 - 15 мм±0,5 мм
Размер притупления и ширины шва (линейка)0 - 50 мм±0,25 мм
Высота усиления стыкового шва0 - 5 мм±0,5 мм
Глубина вогнутости шва0 - 15 мм±2,5°
Высота выпуклости шва0 - 5 мм±0,5 мм
Подрезы корня шва0 - 15 мм±0,5 мм
Глубина дефектов шва0 - 15 мм±0,5 мм
Высота дефектов шва0 - 5 мм±0,5 мм
Размеры зазоров1 - 4 мм±0,25 мм
Диаметр электродов1/1,2/2/2,5/3/3,25/4/5до 3мм +0,1мм
от 3 до 3,25мм +0,12мм
более 3,25мм +0,3мм



Комплектация:

  • шаблон сварщика универсальный УШС-3,
  • паспорт,
  • сертификат о калибровке (по заявке),
  • упаковка.
