Шаблон Красовского

Оформить заявку

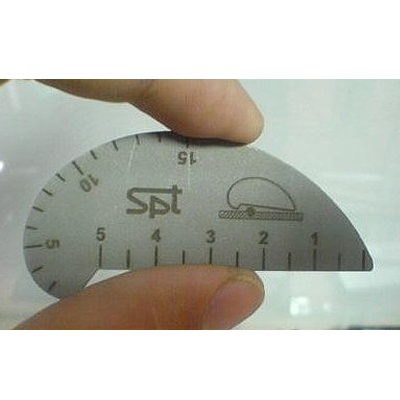

Универсальный шаблон Красовского УШК-1 используется для визуального и измерительного контроля тавровых, стыковых и нахлесточных сварных соединений, а также измерения зазора между кромками свариваемых деталей и высоты усиления шва.Шаблон Красовского изготовлен по ГОСТ 15150-69 и применяется для визуального контроля по РД 03-606-03.

По заказу Шаблон Красовского может входить в состав комплекта для визуально-измерительного контроля ВИК-НДТ.

Общее описание Технические параметры Комплект поставки Документация

Шаблон должен храниться в сухом, чистом месте. Шаблон следует предохранять от механических повреждений и воздействия агрессивных химических веществ.Шаблон может использоваться в помещении и на открытом воздухе. При эксплуатации шаблон не реже двух раз в месяц нужно промывать авиационным бензином марки Б-70 (ГОСТ 1012-72) или уайт-спиритом (ГОСТ 3134-78). Запрещается применение шаблона с загрязненной и поврежденной рабочей поверхностью.

Параметры

Значения

контроль тавровых и нахлесточных сварных швов

0-15 мм

контроль стыковых сварных швов и измерение зазоров

0-5мм

точность измерения

0,05мм

средний срок службы

50 000 замеров

Комплектация:

  • Универсальный шаблон Красовского УШК-1,
  • паспорт шаблона,
  • сертификат о калибровке.
